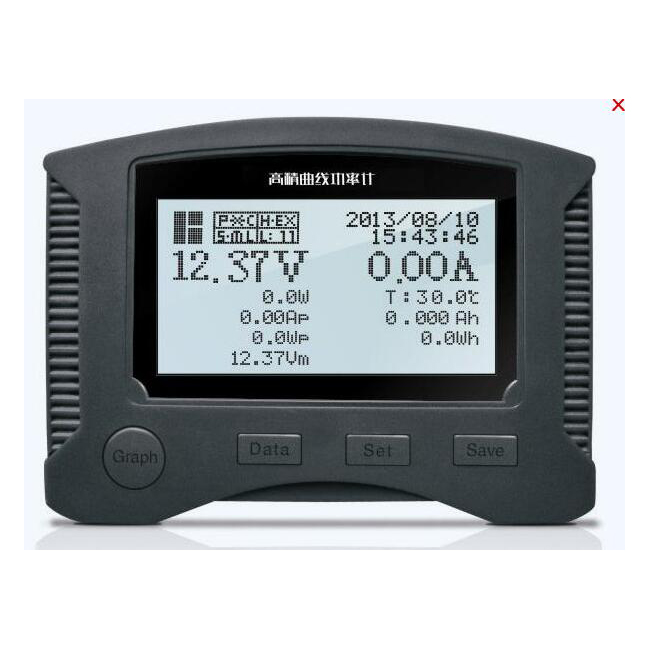

LH-860曲线记录仪线记录仪
本产品用于曲线数据的连续采集和记录，可以连续记录直流电路负载的工作电压、电流、功率的及时数据和最值，还可以采集电容量、电能以及温度，显示日期和时间数据，可以在无人值守的情况下测量负载产品工作时的各项指标并且记录，为产品性能分析提供可靠数据
使用说明
1. 供电方式：
1> 红黑线输入接电源，供电大于4.5V即可工作
2> 数据总线接口供电，
3> 同时接电源，供电自动切换
2. 电流双向测试
1> 电流从红黑线输入端流入，电流显示为正
2> 电流从红黑线输出端流入，电流显示为负
3> 霍尔电流根据电流方向不同，同样显示正负电流
3. 曲线存储显示
1> 启动存储后，开始存储电压、电流、功率数据，在曲线显示界面可以显示当前的曲线，
2> 数据界面显示当前的存储的时间，具有唯一标识
3> 在曲线显示界面，显示存储的曲线，并可切换显示电压、电流、功率曲线
4. 温度测试
1> 在不接外部温度传感器的时候，显示的是内部温度
2> 接上外部温度传感器，显示外部温度
5. 数据设置
1> 背光设置，共三种模式 –开、关、自动
2> 电流选择设置，可以设置霍尔电流和内部电流
3> 显示设置，可以设置为显示界面开与关（此功能暂未实现）
4> 条件存储条件设置，电压条件、电流条件、功率条件，只有条件都满足的情况下才开始存储，否则存储为0
5> 时间设置，可以设置当前的实时时间
6> 设置完毕后，按保存键保存数据并返回
性能参数
输入电压：0 – 150V 直流
内部电流：0 –±150A直流
外部电流：0 –±200A直流
采样频率：2次/秒
存储容量：可存储864小时数据，最多存储12条，
电压测试: 输入30V，误差0.02V
内部电流测试：
小电流：输入150mA 电流显示：0.13 -- 0.17A
大电流：输入5A 电流显示：4.98 -- 5.02A
外接霍尔元件电流测试：
大电流：输入5A 电流显示：4.5 – 5.5A
